Kondensator

Standard
Kondensator


A. Pengertian Kondensator

     Kondensator atau sering disebut sebagai kapasitor adalah suatu alat yang dapat menyimpan energi di dalam medan listrik, dengan cara mengumpulkan ketidakseimbangan internal dari muatan listrik. Kondensator memiliki satuan yang disebut Farad dari nama Michael Faraday. Kondensator juga dikenal sebagai "kapasitor", namun kata "kondensator" masih dipakai hingga saat ini. Pertama disebut oleh Alessandro Volta seorang ilmuwan Italia pada tahun 1782 (dari bahasa Itali condensatore), berkenaan dengan kemampuan alat untuk menyimpan suatu muatan listrik yang tinggi dibanding komponen lainnya. Kebanyakan bahasa dan negara yang tidak menggunakan bahasa Inggris masih mengacu pada perkataan bahasa Italia "condensatore", bahasa Perancis condensateur, Indonesia dan JermanKondensator atau Spanyol Condensador.
  • Kondensator diidentikkan mempunyai dua kaki dan dua kutub yaitu positif dan negatif serta memiliki cairan elektrolitdan biasanya berbentuk tabung.
Polarized kondensator symbol 3.jpg Lambang kondensator (mempunyai kutub) pada skema elektronika.
  • Sedangkan jenis yang satunya lagi kebanyakan nilai kapasitasnya lebih rendah, tidak mempunyai kutub positif atau negatif pada kakinya, kebanyakan berbentuk bulat pipih berwarna coklat, merah, hijau dan lainnya seperti tablet atau kancing baju.
Capacitor symbol.jpg Lambang kapasitor (tidak mempunyai kutub) pada skema elektronika.
B. Jenis - jenis Kondensator
Berdasarkan bahan Isolator dan nilainya, Kapasitor dapat dibagi menjadi 2 Jenis yaitu Kapasitor Nilai Tetap dan Kapasitor Variabel. Berikut ini adalah penjelasan singkatnya untuk masing-masing jenis Kapasitor :

             a. KAPASITOR NILAI TETAP (FIXED CAPACITOR)
Kapasitor Nilai Tetap atau Fixed Capacitor adalah Kapasitor yang nilainya konstan atau tidak berubah-ubah. Berikut ini adalah Jenis-jenis Kapasitor yang nilainya Tetap :
1. Kapasitor Keramik (Ceramic Capasitor)
Kapasitor Keramik adalah Kapasitor yang Isolatornya terbuat dari Keramik dan berbentuk bulat tipis ataupun persegi empat. Kapasitor Keramik tidak memiliki arah atau polaritas, jadi dapat dipasang bolak-balik dalam rangkaian Elektronika. Pada umumnya, Nilai Kapasitor Keramik berkisar antara 1pf sampai 0.01µF.
Kapasitor yang berbentuk Chip (Chip Capasitor) umumnya terbuat dari bahan Keramik yang dikemas sangat kecil untuk memenuhi kebutuhan peralatan Elektronik yang dirancang makin kecil dan dapat dipasang oleh Mesin Produksi SMT (Surface Mount Technology) yang berkecepatan tinggi.
2. Kapasitor Polyester (Polyester Capacitor)
Kapasitor Polyester adalah kapasitor yang isolatornya terbuat dari Polyester dengan bentuk persegi empat. Kapasitor Polyester dapat dipasang terbalik dalam rangkaian Elektronika (tidak memiliki polaritas arah)
3. Kapasitor Kertas (Paper Capacitor)
Kapasitor Kertas adalah kapasitor yang isolatornya terbuat dari Kertas dan pada umumnya nilai kapasitor kertas berkisar diantara 300pf sampai 4µF. Kapasitor Kertas tidak memiliki polaritas arah atau dapat dipasang bolak balik dalam Rangkaian Elektronika.
4. Kapasitor Mika (Mica Capacitor)
Kapasitor Mika adalah kapasitor yang bahan Isolatornya terbuat dari bahan Mika. Nilai Kapasitor Mika pada umumnya berkisar antara 50pF sampai 0.02µF. Kapasitor Mika juga dapat dipasang bolak balik karena tidak memiliki polaritas arah.
5. Kapasitor Elektrolit (Electrolyte Capacitor)
Kapasitor Elektrolit adalah kapasitor yang bahan Isolatornya terbuat dari Elektrolit (Electrolyte) dan berbentuk Tabung / Silinder. Kapasitor Elektrolit atau disingkat dengan ELCO ini sering dipakai pada Rangkaian Elektronika yang memerlukan Kapasintasi (Capacitance) yang tinggi. Kapasitor Elektrolit yang memiliki Polaritas arah Positif (-) dan Negatif (-) ini menggunakan bahan Aluminium sebagai pembungkus dan sekaligus sebagai terminal Negatif-nya. Pada umumnya nilai Kapasitor Elektrolit berkisar dari 0.47µF hingga ribuan microfarad (µF). Biasanya di badan Kapasitor Elektrolit (ELCO) akan tertera Nilai Kapasitansi, Tegangan (Voltage), dan Terminal Negatif-nya. Hal yang perlu diperhatikan, Kapasitor Elektrolit dapat meledak jika polaritas (arah) pemasangannya terbalik dan melampui batas kamampuan tegangannya.
6. Kapasitor Tantalum
Kapasitor Tantalum juga memiliki Polaritas arah Positif (+) dan Negatif (-) seperti halnya Kapasitor Elektrolit dan bahan Isolatornya juga berasal dari Elektrolit. Disebut dengan Kapasitor Tantalum karena Kapasitor jenis ini memakai bahan Logam Tantalum sebagai Terminal Anodanya (+). Kapasitor Tantalum dapat beroperasi pada suhu yang lebih tinggi dibanding dengan tipe Kapasitor Elektrolit lainnya dan juga memiliki kapasintansi yang besar tetapi dapat dikemas dalam ukuran yang lebih kecil dan mungil. Oleh karena itu, Kapasitor Tantalum merupakan jenis Kapasitor yang berharga mahal. Pada umumnya dipakai pada peralatan Elektronika yang berukuran kecil seperti di Handphone dan Laptop.

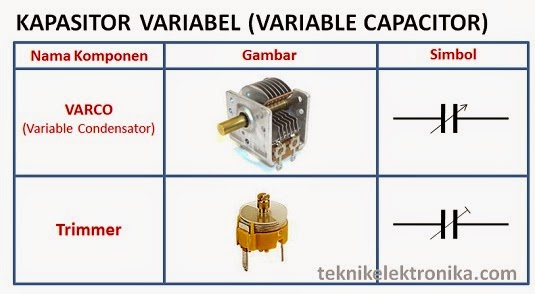

 b. KAPASITOR VARIABEL (VARIABLE CAPACITOR)
Kapasitor Variabel adalah Kapasitor yang nilai Kapasitansinya dapat diatur atau berubah-ubah. Secara fisik, Kapasitor Variabel ini terdiri dari 2 jenis yaitu :


1. VARCO (Variable Condensator)
VARCO (Variable Condensator) yang terbuat dari Logam dengan ukuran yang lebih besar dan pada umumnya digunakan untuk memilih Gelombang Frekuensi pada Rangkaian Radio (digabungkan dengan Spul Antena dan Spul Osilator). Nilai Kapasitansi VARCO berkisar antara 100pF sampai 500pF
2. Trimmer
Trimmer adalah jenis Kapasitor Variabel yang memiliki bentuk lebih kecil sehingga memerlukan alat seperti Obeng untuk dapat memutar Poros pengaturnya. Trimmer terdiri dari 2 pelat logam yang dipisahkan oleh selembar Mika dan juga terdapat sebuah Screw yang mengatur jarak kedua pelat logam tersebut sehingga nilai kapasitansinya menjadi berubah. Trimmer dalam Rangkaian Elektronika berfungsi untuk menepatkan pemilihan gelombang Frekuensi (Fine Tune). Nilai Kapasitansi Trimmer hanya maksimal sampai 100pF.

C. Fungsi Kapasitor dalam Rangkaian Elektronika
Pada Peralatan Elektronika, Kapasitor merupakan salah satu jenis Komponen Elektronika yang paling sering digunakan. Hal ini dikarenakan Kapasitor memiliki banyak fungsi sehingga hampir setiap Rangkaian Elektronika memerlukannya.
Dibawah ini adalah beberapa fungsi daripada Kapasitor dalam Rangkaian Elektronika :
§  Sebagai Penyimpan arus atau tegangan listrik
§  Sebagai Konduktor yang dapat melewatkan arus AC (Alternating Current)
§  Sebagai Isolator yang menghambat arus DC (Direct Current)
§  Sebagai Filter dalam Rangkaian Power Supply (Catu Daya)
§  Sebagai Kopling
§  Sebagai Pembangkit Frekuensi dalam Rangkaian Osilator
§  Sebagai Penggeser Fasa
§  Sebagai Pemilih Gelombang Frekuensi (Kapasitor Variabel yang digabungkan dengan Spul Antena dan Osilator)
Untuk mengetahui Cara Membaca nilai Kapasitor dan juga cara mengukur / menguji Kapasitor, silakan membacanya di artikel : Cara Membaca dan menghitung Nilai Kode Kapasitor dan Cara Mengukur Kapasitor (Kondensator).

D. Cara membaca nilai kapasitor

 a. Cara membaca kapasitor keramik seperti gambar di bawah ini

caranya cukup mudah,disana tertera tiga angka  yaitu angka 1-0 dan 4,dimana angka ke satu dan kedua adalah nilainya sedangkan angka ke 3 yakni penggali, jadi nilai kapasitor di atas adalah
10 X penggalinya yaitu 104
jadi nilainya adalah 100000 F/100 Nf.
sedangkan untuk pembacaan kapasitor elektrolit sangat mudah sekali karena nilainya sudah tertera  dalam kapasitornya,langsung di baca saja.


sumber : http://teknikelektronika.com/simbol-fungsi-kapasitor-beserta-jenis-jenis-kapasitor/
               id.wikipedia.org/wiki/Kondensator
